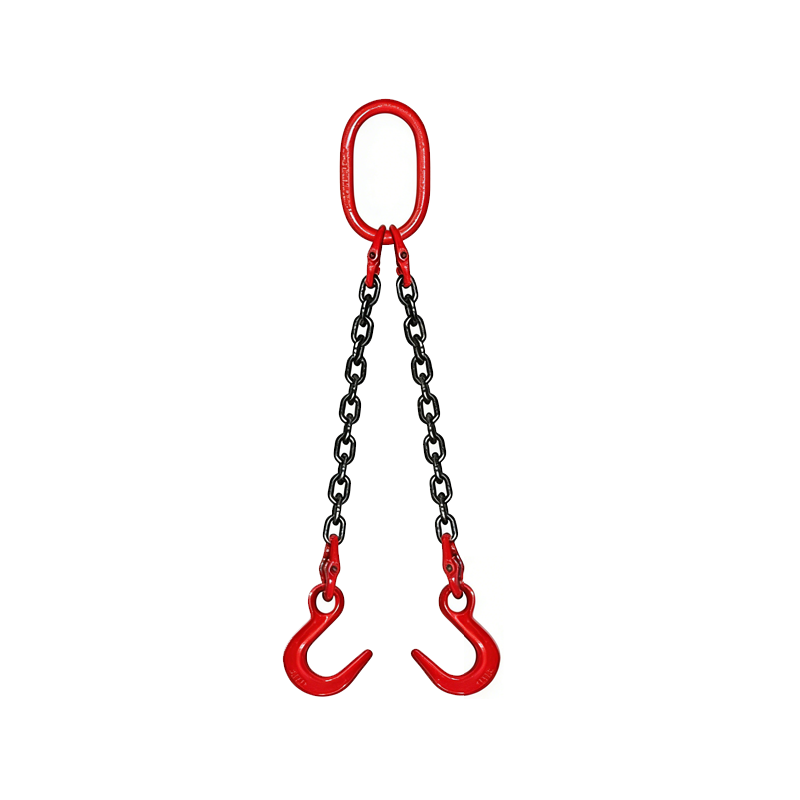

Imbracatura a catena per gambe con ganci aperti forgiati doppi in acciaio legato grado 80 (DOF)

Questa imbracatura a catena con ganci aperti forgiati doppi in acciaio legato di grado 80 (DOF) è costituita da due gambe a catena in acciaio legato di uguale lunghezza unite a un collegamento principale comune nella parte superiore, ciascuna terminante con un gancio forgiato aperto da fonderia, che fornisce un gruppo di sollevamento versatile e ad alta capacità per carichi con due punti di attacco o per il sollevamento bilanciato su più punti di elementi strutturali lunghi e componenti fabbricati.

La configurazione a due gambe distribuisce il carico su entrambi i tratti della catena, con il limite di carico di lavoro effettivo che dipende dall'angolo compreso tra le gambe. A 0° (verticale), il WLL combinato è pari al doppio del valore della singola gamba; con un angolo dell'imbracatura di 45°, il WLL è ridotto alla capacità nominale di ogni singola gamba. Sulla targhetta identificativa è presente un indicatore dell'angolo dell'imbracatura per assistere gli addetti alle attrezzature nel determinare il WLL corretto per l'angolo di sollevamento previsto.

Disponibili con diametri catena da 7 mm a 22 mm e lunghezze delle gambe da 1 a 4 metri di serie, con lunghezze personalizzate disponibili su richiesta. I limiti di carico di lavoro vanno da 2,24 a 32,6 tonnellate a 0° verticale. Ogni gancio inferiore è un gancio aperto forgiato di grado 80, dimensionato per adattarsi al diametro della catena e valutato con lo stesso WLL del filo della catena.

Tutti i componenti sono conformi agli standard di sollevamento sopraelevato EN 818-4 e ASME B30.9. Ogni gamba e tutti i componenti hardware sono testati e contrassegnati individualmente, con l'assemblaggio completo fornito con un tag ID con codice colore e certificato di test di carico per la documentazione di ispezione e conformità.
