Brache a catena in acciaio legato: guida di grado 80 e 100

Cosa sono le brache a catena in acciaio legato?

Acciaio legato imbracature a catena sono gruppi di sollevamento per carichi pesanti progettati per applicazioni industriali che richiedono resistenza, durata e affidabilità in condizioni estreme. Ogni imbracatura è realizzata con maglie di catena in acciaio legato ad alta resistenza interconnesse con una maglia principale nella parte superiore e raccordi terminali, come ganci, anelli o ganci di presa, alle estremità di lavoro. A differenza delle alternative sintetiche, le brache di catena in acciaio legato non si allungano, non si sfilacciano o si degradano se esposte a spigoli vivi, superfici abrasive o temperature elevate, rendendole la scelta standard per fonderie, acciaierie, cantieri edili e ambienti di produzione pesante.

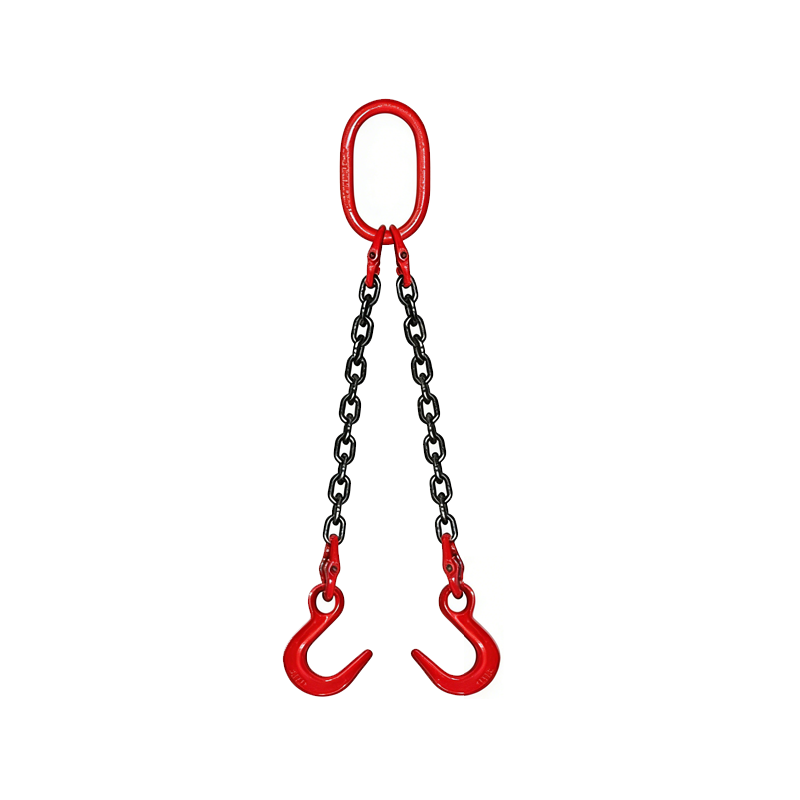

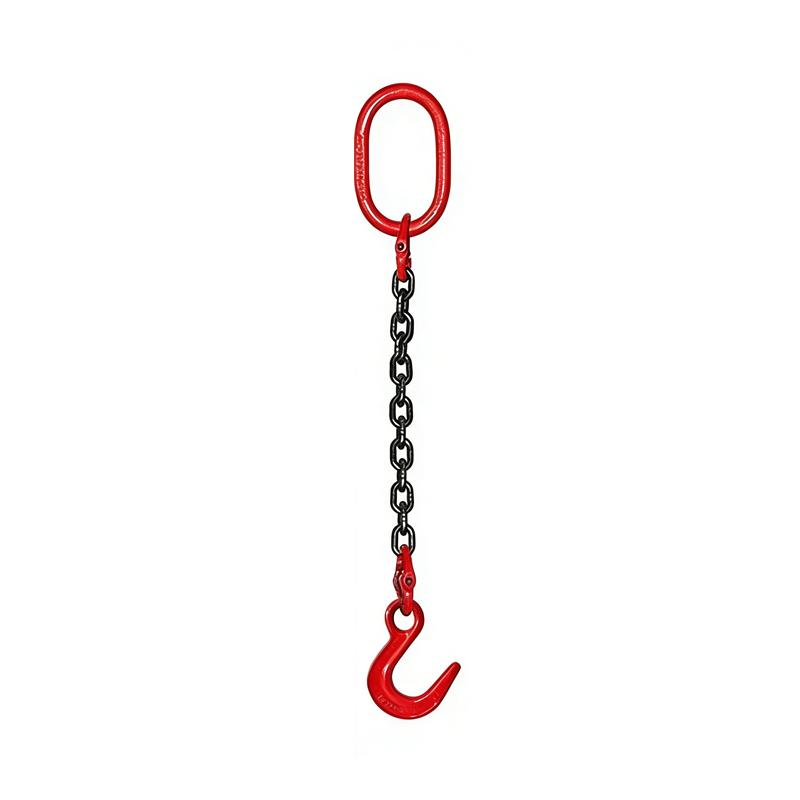

Le brache a catena sono disponibili in quattro configurazioni principali del tratto: a tratto singolo, a tratto doppio, a tratto triplo e a quattro zampe . Ciascuna configurazione distribuisce il carico in modo diverso e viene selezionata in base ai requisiti di forma, peso e equilibrio dell'oggetto da sollevare. A imbracatura a gamba singola è ideale per sollevamenti verticali diretti, mentre le imbracature a più bracci forniscono un controllo del carico superiore per carichi asimmetrici o sovradimensionati.

Grado 80 vs Grado 100: comprendere la differenza fondamentale

Il grado di una braca di catena si riferisce alla forza di rottura minima relativa all'area della sezione trasversale della catena: un grado più alto significa maggiore resistenza a parità di diametro. Quando si selezionano le brache di catena in acciaio legato, la scelta tra Grado 80 e Grado 100 è una delle decisioni più critiche, poiché influisce direttamente sui limiti di carico di lavoro, sul peso della braca e sull'efficienza dei costi.

Le imbracature a catena di grado 80 sono da tempo lo standard del settore e rimangono ampiamente utilizzate per il sollevamento pesante di uso generale. Offrono un'eccellente resistenza, una comprovata esperienza e un'ampia compatibilità con la maggior parte dell'hardware di rigging. Le imbracature a catena di grado 100, tuttavia, offrono limiti di carico di lavoro superiori di circa il 25% a parità di diametro della catena, il che significa che è possibile sollevare carichi più pesanti con un gruppo di imbracature più leggero e maneggevole. Ciò è particolarmente utile nelle operazioni in cui l'affaticamento del braccio, la velocità di installazione e la capacità del carroponte sono fattori chiave. Entrambi i gradi sono conformi agli standard EN 818-4, ASME B30.9 e GB/T 10051, garantendo la completa tracciabilità e la certificazione del carico.

Sollevamento ad alta temperatura: perché le imbracature a catena Excel

Uno dei vantaggi più distintivi delle brache a catena in acciaio legato rispetto alle alternative in fune sintetica o metallica è la loro eccezionale prestazione come imbracatura per il sollevamento ad alta temperatura. Le brache in nylon e poliestere possono iniziare a perdere l'integrità strutturale a temperature fino a 80°C, mentre le brache in fune metallica sono suscettibili alla fatica indotta dal calore e al degrado del nucleo. Le brache di catena in acciaio legato, al contrario, sono adatte per l'uso continuo a temperature fino a 400°C con un adeguato declassamento del limite di carico di lavoro.

Secondo le linee guida ASME B30.9, il limite di carico di lavoro di un'imbracatura a catena deve essere ridotto se utilizzata in ambienti con temperatura elevata. Le seguenti riduzioni si applicano come guida generale del settore:

• Fino a 200°C: non è necessaria alcuna riduzione del WLL
• Da 200°C a 300°C: ridurre la WLL del 10%
• Da 300°C a 400°C: ridurre la WLL del 25%
• Al di sopra di 400°C: l'imbragatura deve essere rimossa dal servizio e ricertificata prima di un ulteriore utilizzo

Ciò rende le brache di catena in acciaio legato l'unica scelta pratica per la movimentazione di billette calde nelle acciaierie, i trasferimenti di stampi fusi nelle fonderie e il sollevamento correlato ai forni nella produzione di ceramica o vetro. È fondamentale consentire alle imbracature di raffreddarsi prima di ispezionarle dopo l'uso, poiché l'esposizione al calore è cumulativa: ogni ciclo ad alta temperatura influisce in modo incrementale sulla capacità di carico di lavoro a lungo termine.

Raccordi finali e opzioni di configurazione

La versatilità delle brache in catena di acciaio legato è ulteriormente ampliata dalla gamma di raccordi terminali disponibili. Selezionare il raccordo giusto è importante tanto quanto scegliere la pendenza e il numero di gambe corretti, poiché raccordi inadeguati possono compromettere sia la sicurezza che il controllo del carico.

Tipi comuni di raccordi terminali

• Gancio per imbracatura (gancio scorrevole): Ganci a gola larga, tipicamente autobloccanti, utilizzati per il sollevamento generale dall'alto. Adatto per la maggior parte delle applicazioni standard.
• Gancio autobloccante: Ruota al centro e si blocca automaticamente sotto la pressione del carico, impedendo il rilascio accidentale durante il sollevamento. Indispensabile per ambienti dinamici o ad alte vibrazioni.
• Gancio per fonderia: Presenta un'apertura della gola extra-large progettata per accogliere punti di attacco di carichi ingombranti, comunemente utilizzati nella fusione e nella movimentazione del metallo fuso.
• Gancio di presa: Ha una gola stretta che si aggancia direttamente tra le maglie della catena, consentendo di accorciare la lunghezza di lavoro dell'imbracatura senza ridurre la capacità nominale.
• Collegamento principale oblungo: L'anello superiore che collega tutte le gambe al gancio della gru o al paranco. Deve essere abbinato al corretto coefficiente di carico per l'intero assemblaggio.

Per le imbracature a più bracci, l'angolo dei bracci ha un impatto significativo sul limite di carico di lavoro effettivo. Quando l'angolo tra le gambe aumenta oltre i 60°, la tensione in ciascuna gamba aumenta notevolmente. Consultare sempre la tabella del fattore dell'angolo di carico fornita con le imbracature a catena certificate di Grado 80 o Grado 100 per confermare il WLL corretto per la geometria del sollevatore.

Standard di certificazione: EN 818-4, ASME B30.9 e GB/T 10051

Le brache di catena in acciaio legato certificate sono prodotte e testate secondo standard riconosciuti a livello internazionale che regolano le proprietà dei materiali, le prove di carico, la marcatura e la tracciabilità. Capire quale standard si applica alla tua regione o al tuo mercato di esportazione è essenziale per scopi di conformità e assicurativi.

• EN 818-4: Lo standard europeo per le brache di catena a maglie corte per scopi di sollevamento generali. Copre i gradi della catena, i test di assemblaggio, i requisiti di marcatura e i fattori di sicurezza. Obbligatorio per le imbracature con marchio CE vendute nei mercati dell'UE.
• ASME B30.9: Lo standard americano che regola la costruzione, il fissaggio, l'uso, l'ispezione e la manutenzione delle imbracature, comprese le imbracature in catena di acciaio legato. Ampiamente referenziato in tutte le operazioni industriali del Nord America.
• GB/T10051: Lo standard nazionale cinese per le imbracature di catena di sollevamento, che copre sia le catene a maglie tonde che quelle a maglie corte. Richiesto per le imbracature utilizzate nelle operazioni di sollevamento certificate secondo i quadri normativi cinesi.

Ogni imbracatura conforme è etichettata con una targhetta identificativa o un'etichetta durevole che elenca il modello di imbracatura, il numero di serie, la dimensione della catena, il grado, il limite di carico di lavoro e i dettagli del produttore. Questa tracciabilità completa consente agli operatori e ai responsabili della sicurezza di conservare registri accurati delle ispezioni e dei registri di pensionamento per ogni singola imbracatura nel loro inventario: un requisito previsto dalle normative OSHA e dagli equivalenti codici internazionali di sicurezza sul lavoro.

Criteri di ispezione, mantenimento e pensionamento

L'ispezione regolare non è negoziabile per qualsiasi operazione di sollevamento. Le brache di catena in acciaio legato devono essere ispezionate prima di ogni utilizzo e sottoposte a un'ispezione periodica approfondita a intervalli determinati dalla frequenza di utilizzo, dalla gravità dell'applicazione e dalle normative applicabili. Gli indicatori chiave che indicano che un'imbracatura deve essere rimossa dal servizio includono:

• Usura delle maglie della catena che supera lo spessore minimo consentito specificato dal produttore
• Crepe, sgorbie o deformazioni in qualsiasi collegamento, collegamento principale o raccordo terminale
• Allungamento delle singole maglie oltre il 3% della lunghezza originale
• Targhette identificative danneggiate, illeggibili o mancanti
• Scolorimento dovuto al calore che indica esposizione superiore a 400°C senza successiva ricertificazione
• Corrosione chimica, vaiolatura o qualsiasi danno superficiale che comprometta l'integrità del collegamento

Una corretta conservazione prolunga inoltre la durata utile dell'imbracatura. Conservare le brache di catena in acciaio legato su appositi ganci o rastrelliere, mai sul pavimento dove sono esposte a umidità, sostanze chimiche o traffico di veicoli. Dopo l'uso in ambienti ad alta temperatura, lasciare raffreddare completamente le imbracature prima di arrotolarle e riporle. Lubrificare periodicamente le maglie della catena con un olio per macchine leggero per prevenire la corrosione superficiale, in particolare in applicazioni esterne o ad alta umidità.

Scegliere l'imbracatura a catena giusta per la vostra applicazione

La scelta della braca di catena in acciaio legato corretta richiede la valutazione di diversi fattori interdipendenti. Utilizza la seguente lista di controllo come punto di partenza pratico prima di effettuare qualsiasi ordine o iniziare un passaggio:

• Peso del carico e baricentro: Determinare il carico massimo e assicurarsi che il WLL dell'imbracatura, tenendo conto dell'angolo della gamba, lo superi con un margine di sicurezza adeguato.
• Temperatura operativa: Se l'applicazione coinvolge materiali caldi o ambienti superiori a 200°C, è necessaria una configurazione di imbracatura per sollevamento ad alta temperatura con catena in lega di grado 80 o grado 100. Applicare il declassamento WLL corretto.
• Configurazione delle gambe: Gamba singola per sollevamenti verticali bilanciati; imbracature a due, tre o quattro bracci per carichi larghi, irregolari o con attacchi multipli.
• Tipo di raccordo terminale: Abbinare il tipo di gancio o anello alla geometria del punto di attacco del carico e al livello di rischio di disimpegno accidentale.
• Norma di conformità: Verifica quale standard (EN 818-4, ASME B30.9 o GB/T 10051) è richiesto per il tuo mercato o contesto normativo.
• Diametro e lunghezza della catena: Assicurarsi che le dimensioni dell'imbracatura si adattino alla geometria del rigging senza eccessivo allentamento o sovratensione su ogni singola gamba.

In caso di dubbi, consultare un ingegnere di attrezzature certificato o il team tecnico del produttore dell'imbracatura. Le conseguenze di un'imbracatura a catena sottodimensionata o specificata in modo errato sono gravi: la scelta corretta è importante quanto l'uso corretto. Le brache a catena in acciaio legato di grado 80 e grado 100 rappresentano gli strumenti più affidabili del settore per sollevamenti impegnativi e, con le giuste specifiche, disciplina di ispezione e pratica operativa, offrono prestazioni sicure e ripetibili per migliaia di cicli di sollevamento.
