Comprensione dei raccordi per funi metalliche e del loro ruolo nei sistemi di rigging

Accessori per funi metalliche sono i componenti hardware che collegano, terminano e mettono in tensione i gruppi di funi metalliche in un'ampia gamma di applicazioni strutturali e meccaniche. Senza raccordi correttamente specificati e installati correttamente, anche la fune metallica di altissima qualità diventa una responsabilità piuttosto che una risorsa. Nei sistemi di sollevamento, attrezzatura, ormeggio, sospensione e sicurezza, i raccordi sopportano l'intero carico trasferito dalla fune al punto di ancoraggio o al carico, il che significa che qualsiasi debolezza, installazione impropria o mancata corrispondenza tra la capacità del raccordo e la resistenza della fune metallica può provocare guasti catastrofici. Comprendere i tipi di raccordi disponibili, il modo in cui interagiscono con le diverse dimensioni di funi d'acciaio e quali standard ne regolano l'uso è una conoscenza fondamentale per ingegneri, montatori e professionisti degli appalti.

Accessori per funi metalliche comprendono un'ampia famiglia di hardware: ditali, fermagli per funi metalliche, tenditori, prese pressate, prese a cuneo e puntali meccanici, tra gli altri. Ciascun tipo di raccordo è progettato per una combinazione specifica di direzione del carico, ambiente di installazione, facilità di assemblaggio sul campo ed efficienza di connessione richiesta. Selezionare il tipo di raccordo sbagliato per un'applicazione è pericoloso quanto selezionare una fune con una resistenza insufficiente, il che rende essenziale la comprensione dell'intero sistema (fune e raccordo insieme) prima di prendere qualsiasi decisione relativa alle specifiche.

Tipi comuni di raccordi per funi metalliche e loro applicazioni

Ciascuna categoria di raccordi per funi metalliche ha uno scopo funzionale distinto e diversi tipi vengono abitualmente combinati all'interno di un unico gruppo di attrezzatura per ottenere la geometria di terminazione, regolazione e connessione richiesta.

Ditali

Ditali are grooved metal inserts placed inside a wire rope eye loop to protect the rope from sharp-radius bending stress at the termination point. When a wire rope is looped around a shackle pin or anchor without a thimble, the rope bends at a tight radius under load, causing internal wire fatigue and accelerated wear. Thimbles distribute this bending force across a smooth, curved groove sized to match the rope diameter, significantly extending service life. Heavy-duty thimbles made from galvanized steel or stainless steel are standard for marine and construction applications, while solid thimbles offer greater resistance to deformation under shock loads.

Clip per funi metalliche

I morsetti per funi metalliche, chiamati anche morsetti per funi metalliche o morsetti a U, sono tra i raccordi meccanici per funi metalliche più comunemente utilizzati per formare occhielli e terminazioni sul campo. Una clip standard è composta da un bullone a U, una sella e due dadi. La sella deve essere sempre posizionata sul lato attivo (portante) della corda, con il cavallotto sopra il vicolo cieco. La regola ampiamente citata "non sellare mai un cavallo morto" ricorda ai montatori questo orientamento critico di installazione: invertire la clip riduce l'efficienza della connessione fino al 40% e crea una deformazione schiacciante sui trefoli portanti. Il numero di clip necessarie per una terminazione sicura dipende dal diametro della fune ed è specificato in standard come ASME B30.9.

Tenditori

Tenditori are tensioning devices used to adjust the tension and length of wire rope assemblies after installation. They consist of a central body with opposing threaded end fittings — typically eye, jaw, or hook types — that draw together or separate as the body is rotated. In stage rigging, overhead structural systems, and suspension bridges, turnbuckles allow precise tensioning that compensates for thermal expansion, installation tolerances, and load-induced elongation. Working load limits for turnbuckles must match or exceed the wire rope strength of the assembly they are tensioning, and lock nuts or safety wires should always be applied to prevent unintended rotation under vibration.

Prese pressate e senza presa

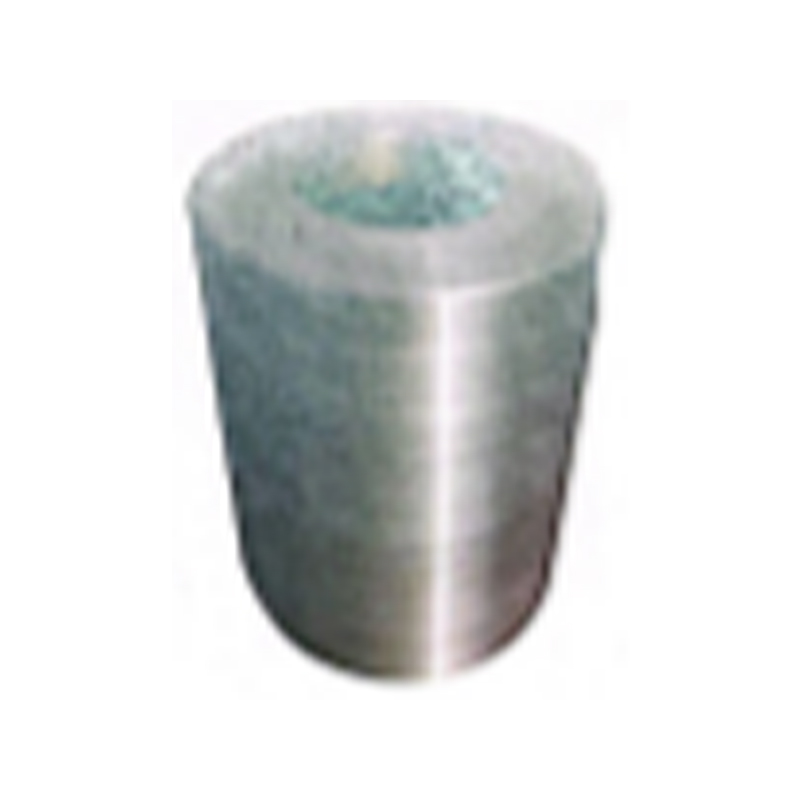

I capicorda pressati raggiungono la terminazione comprimendo meccanicamente un manicotto metallico attorno all'estremità della fune utilizzando un'attrezzatura idraulica per pressatura, creando una connessione permanente ad alta efficienza che in genere raggiunge il 100% della resistenza alla rottura nominale della fune metallica. Ciò rende le terminazioni pressate la scelta preferita per sistemi di ascensori, ormeggi offshore e linee pendenti di gru dove sono richiesti la massima efficienza e un assemblaggio pulito e a basso profilo. Le prese senza presa o colate in resina, al contrario, sono installabili sul campo senza attrezzature specializzate: l'estremità della fune viene rimossa all'interno della presa e fissata con un composto di zinco o resina. Anche le prese colate raggiungono un'efficienza vicina al 100% e sono ampiamente utilizzate nel sollevamento in miniera e nel sollevamento pesante dove deve essere possibile la sostituzione delle prese sul campo.

Dimensioni della fune d'acciaio e loro relazione con la selezione del raccordo

Le dimensioni delle funi d'acciaio sono definite principalmente dal diametro nominale, misurato in millimetri o pollici, e sono ulteriormente caratterizzate dalla costruzione: numero di trefoli, fili per trefolo e tipo di anima. Le costruzioni comuni includono 6×19, 6×36 e 8×19, dove il primo numero rappresenta il numero di fili e il secondo rappresenta i fili per filo. Queste variabili costruttive influiscono sulla flessibilità, sulla resistenza all'abrasione e sul raggio minimo di curvatura, che influenzano tutti i raccordi compatibili e il modo in cui devono essere dimensionati.

Ogni tipo di raccordo è prodotto in dimensioni corrispondenti a specifiche gamme di diametri di fune. L'uso di un raccordo dimensionato per una corda più grande su una corda più piccola crea un movimento interno eccessivo e uno slittamento sotto carico. Al contrario, forzare una corda in un raccordo sottodimensionato danneggia i fili esterni durante l'installazione e compromette la connessione. La tabella seguente riassume le dimensioni comuni delle funi d'acciaio e gli intervalli indicativi di carico di lavoro per assistere nella selezione preliminare del montaggio:

Queste cifre rappresentano valori approssimativi per funi di grado IPS (migliorato acciaio per aratro) con anime di fune metallica indipendenti (IWRC). La resistenza alla rottura effettiva varia in base al produttore, alla qualità e alla costruzione. Verificare sempre con le tabelle di carico del produttore prima di specificare i raccordi per un sistema funzionante.

Resistenza della fune metallica ed efficienza della connessione

La resistenza della fune metallica è espressa come forza di rottura minima (MBF) o resistenza alla rottura da catalogo, che rappresenta il carico di trazione al quale si prevede che il gruppo fune fallisca in condizioni di test di laboratorio. In pratica, il limite di carico di lavoro (WLL) applicato a qualsiasi sistema di sollevamento è una frazione di questo valore, diviso per un fattore di sicurezza che varia a seconda dell'applicazione. ASME B30.9 e standard simili prescrivono fattori di sicurezza che in genere vanno da 3,5:1 per le imbracature nel servizio di sollevamento standard a 5:1 o superiore per applicazioni di trasporto di personale e ambienti dinamici con carichi d'urto.

Una variabile critica ma spesso trascurata è l'efficienza della connessione: la percentuale della resistenza alla rottura del catalogo della corda effettivamente fornita da un determinato metodo di terminazione. Diversi tipi di raccordi raggiungono efficienze diverse e queste devono essere prese in considerazione nei calcoli del carico:

• Raccordi stampati e prese colate: Efficienza al 100%: nel punto terminale è possibile raggiungere la resistenza alla rottura completa del catalogo.
• Prese a cuneo: Efficienza del 75–90% a seconda del design e della costruzione della fune; la coda del vicolo cieco deve essere adeguatamente fissata per impedire lo spostamento.
• Clip per funi metalliche (installate correttamente): Efficienza dell'80% per i gruppi di clip con bullone a U standard quando viene utilizzato il numero minimo richiesto di clip con la coppia corretta.
• Occhi impiombati a mano: Efficienza del 90–95% per giunzioni di fibre e funi metalliche eseguite correttamente in costruzioni di funi adeguate.

Questi valori di efficienza significano che una fune da 12 mm con una resistenza alla rottura di catalogo di 93 kN terminata con clip per fune metallica produce una resistenza di terminazione effettiva di circa 74,4 kN - una riduzione di cui bisogna tenere conto quando si determina se l'insieme soddisfa il WLL richiesto con il fattore di sicurezza appropriato applicato.

Standard di settore che regolano i raccordi per funi metalliche

La conformità agli standard riconosciuti non è facoltativa nelle applicazioni professionali di sollevamento e allestimento: è un requisito legale e contrattuale nella maggior parte delle giurisdizioni. Gli standard principali che regolano i raccordi per funi metalliche e la loro applicazione includono ASME B30.9 (imbracature), che copre la progettazione, produzione, test e utilizzo delle brache per funi metalliche e dei relativi raccordi terminali nel Nord America. La norma EN 13414 è l'equivalente europeo per gli assemblaggi di brache a fune metallica e specifica le dimensioni del raccordo, i requisiti dei materiali e i protocolli di prova del carico di prova. OSHA 29 CFR 1926.251 impone requisiti specifici per le attrezzature di sollevamento utilizzate nella costruzione, incluso il numero e l'orientamento di installazione dei fermagli per funi metalliche in base al diametro della fune. Per le applicazioni offshore e marine, società di classificazione come DNV GL, Lloyd's Register e Bureau Veritas pubblicano requisiti aggiuntivi che riguardano la protezione dalla corrosione, le certificazioni dei materiali e gli intervalli di ispezione periodica per i raccordi per funi metalliche utilizzati nelle operazioni di ormeggio, traino e sollevamento.

Criteri di ispezione, manutenzione e sostituzione

I raccordi per funi metalliche sono soggetti a usura, corrosione, fatica e deformazione nel tempo e nessun raccordo dovrebbe rimanere in servizio senza un programma di ispezione strutturato. L'ispezione visiva prima di ogni utilizzo è un requisito di base, ma è necessario programmare anche ispezioni periodiche dettagliate da parte di una persona competente in base alla frequenza dell'applicazione e alla gravità ambientale. I principali criteri di scarto per i raccordi per funi metalliche includono:

• Crepe visibili, deformazione o allungamento di qualsiasi componente portante, inclusi perni di grilli, corpi di prese o cilindri di tenditori.
• Vaiolatura per corrosione che riduce l'area della sezione trasversale di un raccordo di oltre il 10% della sua dimensione originale in qualsiasi punto.
• Prova di slittamento alle terminazioni dei fermagli della fune metallica, indicato da rigature o segni di movimento sulla superficie della fune adiacente alla sella.
• Dadi mancanti, spalati o serrati troppo poco sui fermagli per funi metalliche: tutti i dadi devono essere serrati nuovamente secondo le specifiche dopo la prima applicazione del carico e ai successivi intervalli di ispezione.
• Qualsiasi raccordo che sia stato sottoposto a un noto evento di sovraccarico o carico d'urto, indipendentemente dalle condizioni visive apparenti, deve essere rimosso dal servizio e sottoposto a test distruttivo o eliminato.

L'abbinamento preciso dei raccordi per funi metalliche alle dimensioni della fune d'acciaio in uso, la verifica che l'effettiva resistenza della fune metallica dell'insieme soddisfi tutti i requisiti di carico e fattore di sicurezza e il mantenimento della conformità con gli standard applicabili sono i tre pilastri della progettazione di un sistema di sartiame sicuro e affidabile. Nessun componente di questa catena è più importante di un altro: l'integrità dell'insieme completo dipende in egual misura dalla fune, dagli accessori e dalla competenza dell'installazione.
